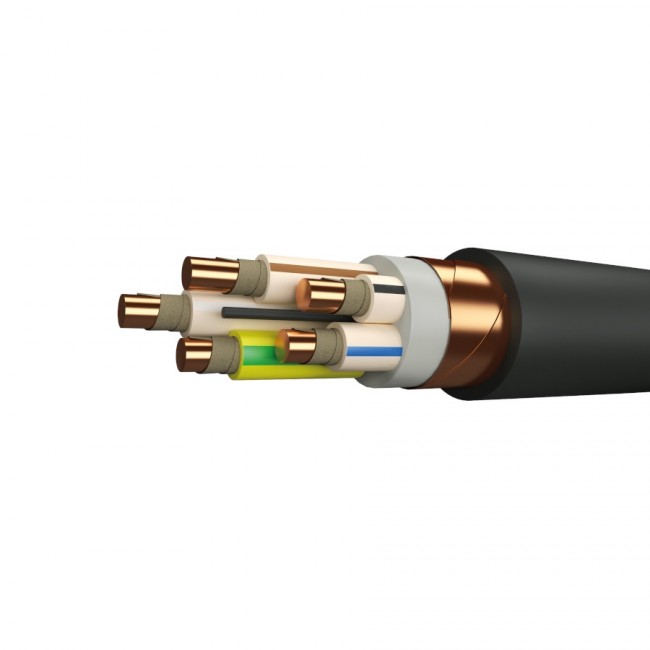

Кабель ВВГ НГ FRLS 5x16 (ГОСТ)
Описание
В - изоляция из ПВХ пластиката пониженной пожароопасности
В - оболочка из ПВХ пластиката пониженной пожароопасности
Г - защитный покров отсутствует («голый»)
нг - оболочка из ПВХ пластиката пониженной пожароопасности
FR - огнестойкий (fire resistant)
LS - пониженное дымо- и газовыделение (low smoke)
5 - жилы
16 - номинальное сечение жилы 16 мм2
Конструкция кабеля ВВГнг(A)-FRLS 5х16 | Технические характеристики кабеля ВВГнг(A)-FRLS 5х16 | Массо-габаритные характеристики кабеля ВВГнг(A)-FRLS 5х16 |
1. Пять однопроволочных или многопроволочных круглых токопроводящих медных жил номинальным сечением 16 мм2, соответствующих 1 или 2 классу по ГОСТ 22483-2012. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из ПВХ пластиката пониженной пожароопасности, номинальной толщиной 1,0 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм. 6. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,9 мм. |
1. Номинальное переменное напряжение 1 кВ частотой 50 Гц 2. Испытательное переменное напряжение 3,5 кВ частотой 50 Гц 3. Время выдержки при испытании 10 мин 4. Длительно допустимая токовая нагрузка 78 А на воздухе, 94 А в земле 5. Допустимый ток односекундного КЗ 1,74 кА 6. Сопротивление изоляции при 20 °С не менее 5,8 МОм·км 7. Строительная длина по заказу потребителя 8. Допустимая температура нагрева жил 70 °C 9. Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ 10. Минимальный радиус изгиба 7,5 наружных диаметров 11. Диапазон рабочих температур −50...+50 °C 12. Срок службы не менее 30 лет с даты изготовления |
1. Расчетная масса (вес) 1 620,0 кг/км 2. Наружный диаметр 28,7 мм 3. Минимальный барабан № 10 — 220 м 4. Макс. длина в бухте 30 м |
Характеристики
Тип изоляции | ПВХ |
Количесвто жил | 5 |
Сечение мм.кв. | 16 |
Экранированный | |
Вес | 1,21 кг/метр |
