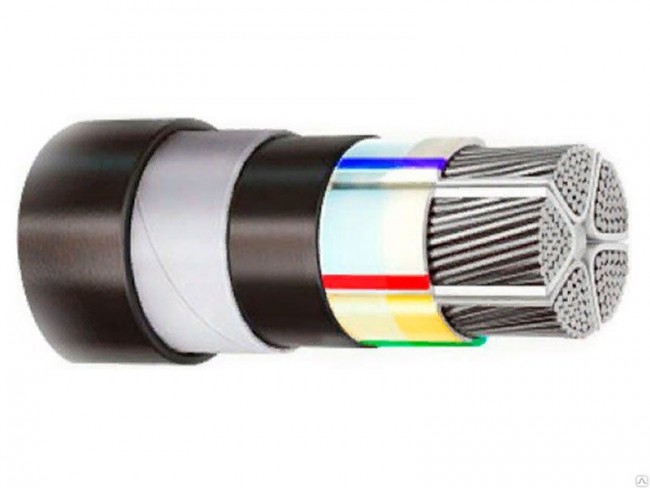

Кабель ВБбШВ 5x50 (ГОСТ)
Описание
В - изоляция из ПВХ пластиката
Бб - броня из стальных лент без подушки
Ш - шланг из ПВХ пластиката
5 – жилы
50 - номинальное сечение жилы 50 мм2
Конструкция кабеля ВБбШв 5х50 | Технические характеристики кабеля ВБбШв 5х50 | Массо-габаритные характеристики кабеля ВБбШв 5х50 |
1. Пять многопроволочных круглых или секторных токопроводящих медных жил номинальным сечением 50 мм2, соответствующих 2 классу по ГОСТ 22483-2012. 2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,4 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами кабелей с круглыми жилами. 4. Поясная изоляция: — выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм; — в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги суммарной толщиной не менее 1,1 мм; — или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм. 5. Защитный покров типа «БбШв» по ГОСТ 7006-72. А. Без подушки. Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм. В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга толщиной не менее 2,2 мм. |
1. Номинальное переменное напряжение 1 кВ частотой 50 Гц 2. Испытательное переменное напряжение 3,5 кВ частотой 50 Гц 3. Время выдержки при испытании 10 мин 4. Длительно допустимая токовая нагрузка 165 А на воздухе, 179 А в земле 5. Допустимый ток односекундного КЗ 5,23 кА 6. Сопротивление изоляции при 20 °С не менее 7 МОм·км 7. Строительная длина не менее 300 м 8. Маломеры в партии не более 10% кусками от 50 м 9. Допустимая температура нагрева жил 70 °C 10. Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ 11. Минимальный радиус изгиба 7,5 наружных диаметров 12. Диапазон рабочих температур −50...+50 °C 13. Срок службы не менее 30 лет с даты изготовления |
1. Расчетная масса (вес) 3 594,0 кг/км 2. Наружный диаметр 36,9 мм 3. Минимальный барабан № 12 — 225 м 4. Макс. длина в бухте 13 м |
Характеристики
Тип изоляции | ПВХ |
Количесвто жил | 5 |
Сечение мм.кв. | 50 |
Бронированный | |
Вес | 3,18 кг/метр |
