Cavel DG 113
Описание
Cavel DG 113
Основное применение телевизионного кабеля DG 113 связано с использованием в системах телевещания. Наиболее специализация – приём кабельного, спутникового или эфирного телевизионного сигнала на всех стандартных диапазонах.
ОПИСАНИЕ ТОВАРА

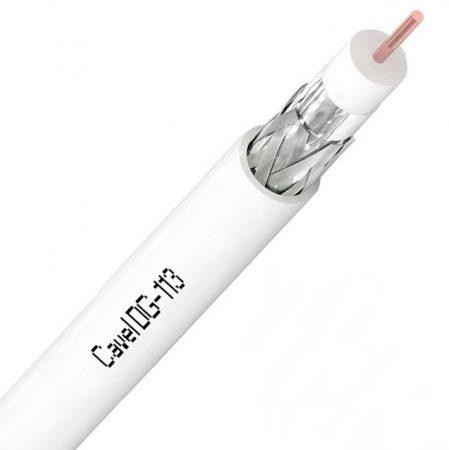

Коаксиальный кабель DG 113 имеет многослойную структуру. В качестве диэлектрика выступает вспененный физически полиэтилен низкого давления PEG толщиной 4,8 мм. Кроме того, имеются два экранирующих слоя. Первый из них из алюминиевой ламинированной фольги на основе из полиэстера, а второй экранирующий материал кабеля коаксиального 75 Ом представляет собой оплётку из меди, покрытую оловом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Центральный проводник, материал | медь | |
Диаметр центр. жилы кабеля CAVEL, мм | 1.13 | |
Диэлектрик, материал | физически вспененный полиэтилен | |
Внешний диаметр диэлектрика, мм | 4.80 | |
Основной экран, (фольга) | алюминий/полиэстер/алюминий | |
Дополнительный экран (оплетка) | медь | |
Внешний диаметр экрана, мм | 5.30 | |
Внешнее порытие кабеля CAVEL | поливинилхлорид | |
Внешний диаметр кабеля CAVEL, мм | 6.6 | |
Мин. радиус изгиба кабеля CAVEL для внутр/внешн установки | 35/70 | |
Волновое сопротивление кабеля CAVEL, Ом | 75±3 | |
Емкость, пФ/м | 52±2 | |
Коэф.экранир. 30-1000 МГц (дБ) | >90 | |
Полный вес кабеля CAVEL, кг/км | 45.0 |
Параметры затухания кабеля Cavel DG 113 (при 20 градусах Цельсия, дБ/100м, не более):
· 50 MHz - 4.1
· 200 MHz - 8.0
· 470 MHz - 12.5
· 862 MHz - 17.3
· 1000 MHz - 18.8
· 2150 MHz - 28.6 Коэффициент экранирования 30-1000 MHz, дБ: >90
