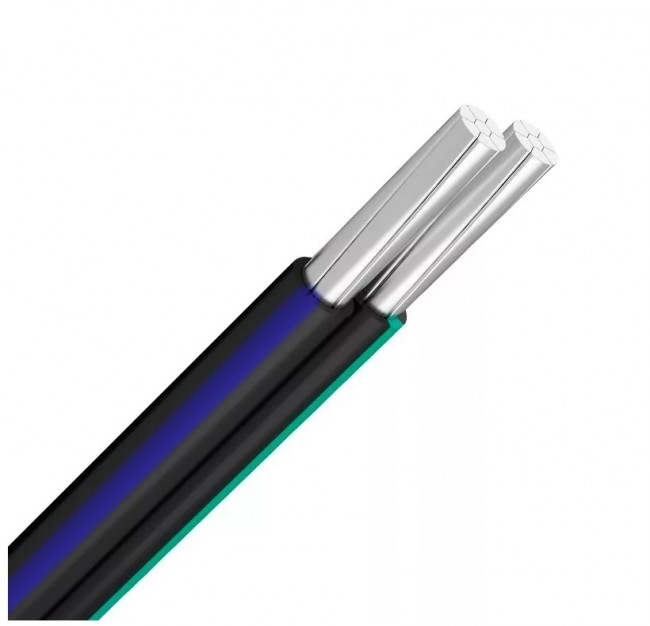

Провод СИП-4 2x25 МК

СИП-4 2х25 – не имеет несущей жилы, а только токопроводящие, то он не используется для самих воздушных магистралей, а только для подводов электроэнергии от этих магистралей к конечным потребителям. Данный провод может использоваться в составе сетей для освещения общественных мест.

Применение кабеля СИП-4 2х25

Самонесущий изолированный провод СИП-4 2х25 предназначен для воздушных линий электропередачи на номинальное напряжение до 20000 Вольт и 35000 Вольт номинальной частотой 50 Герц в атмосфере воздуха 2 и 3 по ГОСТ 15150-69. Провод может применяться в холодных и умеренных климатических зонах, в т.ч. на побережьях морей и соленых озер, а также в зонах с засоленными песками и промышленных районах.

Состав провода

Кабель СИП-4 2х25 изготавливается из уплотненной алюминиевой проволоки с шагом ее скрутки до 45 см. В проводе 2-4 токопроводящие жилы. СИП-4 производят в сечениях 16-95 мм2. В кабеле сечения до 25 мм2 используется правосторонняя скрутка, для больших размеров – левосторонняя. Провода разных сечений рассчитаны на ток от 95 до 250 А при нормальных условиях эксплуатации.

Технические характеристики СИП-4 2х25:

• Номинальное напряжение: 0.6/1кВ.
• Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С.
• Минимальная температура прокладки кабеля без предварительного подогрева -20°С
• Предельная длительно допустимая рабочая температура жил 90°С
• Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки 130°С
• Максимальная температура нагрева жил при коротком замыкании 250°С
• Минимально допустимый радиус изгиба при прокладке 7,5 диам. кабеля.
• Срок службы, не менее 30 лет
• Гарантийный срок эксплуатации кабеля 3 года
• Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: самонесущие изолированные – 4кВ- защищенные на номинальное напряжение 20кВ-6кВ- защищенные на номинальное напряжение 35 кВ-10кВ.
• Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее-24 кВ, для проводов на номинальное напряжение 35 кВ, не менее — 40кВ переменного тока частотой 50Гц.
